Zhejiang Hertz Electric Co., Ltd., fondată în 2014, este o întreprindere de înaltă tehnologie specializată în dezvoltare, fabricare, vânzări și servicii post-vânzare, care deservește producătorii de echipamente medii și high-end și integratorii de sisteme de automatizare industrială. Bazându-ne pe echipamente de producție de înaltă calitate și pe un proces de testare riguros, vom oferi clienților produse precum invertoare de joasă și medie tensiune, soft starter și sisteme de control servo și soluții în industriile conexe. Compania susține conceptul de „a oferi utilizatorilor cele mai bune produse și servicii” pentru a servi fiecărui client. În prezent, este utilizat în principal pentru metalurgie, industria chimică, fabricarea hârtiei, mașini și alte industrii.
De ce să ne alegeți
Echipa profesionista
Echipa noastră de experți are mulți ani de experiență în industrie și oferim clienților noștri suportul și sfaturile necesare.
Produse de înaltă calitate
Produsele noastre sunt fabricate la cele mai înalte standarde folosind doar cele mai bune materiale. Ne asigurăm că produsele noastre sunt fiabile, sigure și de lungă durată.
Serviciu online 24h
Linia fierbinte 400 este deschisă 24 de ore pe zi. Faxul, e-mailul, QQ și telefonul sunt universale și multi-canal pentru a accepta problemele clienților. Personalul tehnic este 24 de ore pe zi pentru a răspunde problemelor clienților.
Soluție unică
Oferiți suport tehnic în întregul proces de inspecție, instalare, punere în funcțiune, acceptare, test de acceptare a performanței, operare, întreținere și alte îndrumări tehnice corespunzătoare și instruire tehnică referitoare la produsele contractului în timp util.

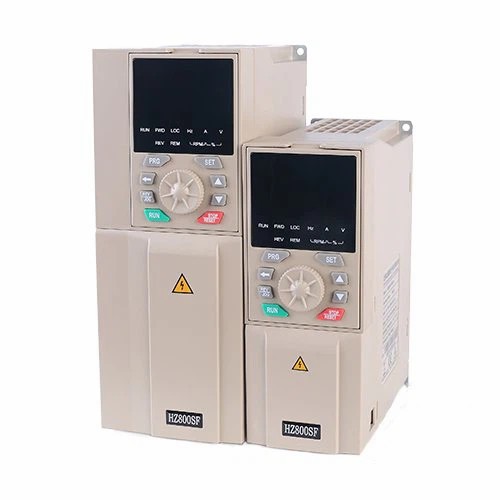

Unitatea noastră de frecvență variabilă (VFD), concepută pentru controlul precis al motorului, este o soluție versatilă care vizează îmbunătățirea eficienței energetice și a performanței operaționale.
Acționarea invertorului permite controlul precis al vitezei motorului, rezultând un consum redus de energie și costuri de operare mai mici, făcându-l o alegere ecologică pentru întreprinderi.
Acționare în frecvență pentru motor trifazat
Material de înaltă calitate și tehnologie de primă clasă. Funcție puternică, transmisie variabilă continuu. Aspect obișnuit, mic și frumos. Operare convenabilă și afișaj digital intuitiv.
Acest tip de VFD este adesea folosit în medii rezidențiale și comerciale mici, deoarece este potrivit pentru motoarele care funcționează la o putere de 120 V și nu necesită niveluri ridicate de putere.
Acordăm fiecărui segment 220V și trei segmente de intrare 220V. Când este utilizat pentru o singură fază, fiecare alt segment poate fi folosit ca linie de rezervă.
Utilizarea dispozitivului de conversie a frecvenței, a sistemului de aer condiționat al pompei de refrigerare, a pompei de apă rece, a ventilatorului este o tehnologie foarte bună de economisire a energiei.
Unitate de frecvență variabilă de 3,7 kW. Acesta este un motor cu angrenaj CC fără perii de 24V 150W cu o flanșă de 90x90mm. Cutia de viteze 10:1 încorporată în unghi drept a arborelui canalului cheie aduce viteza și cuplul la 300.
Unitate de frecvență variabilă de 5,5 kW. Acesta este un motor cu angrenaj CC fără perii de 24V 150W cu o flanșă de 90x90mm. Cutia de viteze 5:1 încorporată aduce viteza și cuplul la 600 rpm și 1,95 Nm (276,14.
Convertorul de frecvență este o mașină de curent alternativ care transformă energia electrică furnizată la frecvențe diferite. La sfârșitul anilor 1980, China a început să folosească convertizorul de frecvență.
Ce este unitatea de frecvență variabilă VFD
Un VFD sau un variator de frecvență este un dispozitiv electronic utilizat pentru a controla un motor cu inducție de curent alternativ sau un motor sincron. Un VFD controlează cuplul, viteza și direcția motorului, pornind și accelerând fără probleme motorul la viteza dorită la o rată de accelerație controlată. Decelerația este, de asemenea, controlată, iar frânarea este disponibilă opțional. VFD-urile vă permit să utilizați un singur motor pentru o varietate de procese și condiții care pot necesita viteze diferite.
Beneficiile variatorului de frecvență VFD
Eficiență energetică îmbunătățită
Printre cele mai convingătoare beneficii ale VFD-urilor este capacitatea lor remarcabilă de a spori eficiența energetică, care, la rândul său, reduce cheltuielile cu energia. Motoarele reprezintă de obicei o parte substanțială a consumului de energie, în special în cadrul setărilor industriale. VFD-urile vin în ajutor controlând cu îndemânare viteza motorului, în special atunci când motorul nu necesită putere maximă sau un ritm constant.
Reducerea scăderii tensiunii
Scăderile de tensiune, caracterizate prin căderi tranzitorii de tensiune, afectează frecvent setările industriale, care apar adesea în timpul activării unor linii mari de motoare de curent alternativ. Aceste căderi pot fi dăunătoare echipamentelor delicate precum computerele și senzorii. VFD-urile eludează această problemă pornind motorul la tensiune zero și crescându-l treptat de acolo.
Curent de pornire controlat
VFD-urile oferă o altă pană în capacul lor prin gestionarea eficientă a curentului de pornire. Ele posedă capacitatea de a iniția motoare la tensiune și frecvență zero, ceea ce nu numai că minimizează uzura motoarelor, ci și extinde durata de viață a acestora, reducând nevoia de întreținere și reparații frecvente.
Protecția echipamentelor
Un alt aspect remarcabil al VFD-urilor este capacitatea lor de a adapta și limita cuplul, asigurându-se că motoarele nu se aventurează dincolo de limitele lor sigure de cuplu. Această măsură proactivă protejează mașinile și echipamentele, prevenind daunele și evitând potențialele întreruperi de producție.
Controlul de precizie al procesului
În domeniul producției industriale, VFD-urile se dovedesc neprețuite pentru optimizarea proceselor de producție, permițând un control fin asupra vitezei motorului. VFD-urile pot fi programate să ruleze motoarele la viteze ideale sau să se oprească în poziții predefinite, depășind cu precizie alte metode de control al motorului. În plus, multe VFD pot fi controlate de la distanță, oferind o flexibilitate sporită.
Reducerea zgomotului
Deși nu au scopul lor principal, VFD-urile fac serviciul de reducere a nivelurilor de zgomot ambiental prin funcționarea motoarelor la viteze mai mici. Această caracteristică este deosebit de avantajoasă în mediile industriale în care nivelurile scăzute de zgomot ambiental contribuie la îmbunătățirea condițiilor de lucru și la o comunicare mai fluidă la nivelul fabricii. Această îmbunătățire mică, dar semnificativă, creează un mediu de lucru mai propice.
VFD funcționează prin preluarea de curent alternativ la frecvența de 60 Hz, o convertește în curent continuu (DC) printr-un circuit redresor și o trimite printr-o magistrală de curent continuu pentru a filtra mai departe tensiunea. Apoi, puterea ajunge la invertor, care creează impulsuri de energie DC care funcționează ca curent alternativ. Natura pulsatorie a ieșirii imită suficient de mult puterea de curent alternativ pentru a crea procesele de inducție corecte necesare pentru rotirea rotorului motorului.
Deoarece DC este mai ușor de controlat în tensiune și frecvență, utilizarea acestuia în loc de curent alternativ real permite VFD-ului să ajusteze alimentarea electrică din mers. O serie de tranzistoare, în special poarta izolată, tranzistorul bipolar (IGBT), oferă control manual sau automat asupra puterii de ieșire și a performanței pompei EDDY rezultate. Puterea este crescută cu ușurință la o pompă de nămol sub sarcină mare și apoi scade din nou după ce trece un blocaj sau se schimbă textura șlamului sau nămolului pompat.
Caracteristici cheie ale unității cu frecvență variabilă VFD
Evaluarea curentului de funcționare continuă:Acesta este curentul RMS maxim pe care unitatea de frecvență variabilă îl poate gestiona în siguranță în toate condițiile de funcționare la o temperatură ambientală fixă (de obicei 40 [grade] C). Curenții de undă sinusoidală de sarcină a bilei motorului trebuie să fie egali sau mai mici decât această valoare nominală.
Evaluarea curentului de suprasarcină:Aceasta este o evaluare inversă timp/curent care este curentul maxim pe care unitatea de frecvență variabilă îl poate produce pentru un anumit interval de timp. Evaluările tipice sunt 110% până la 150% supracurent timp de 1 minut, în funcție de producător. Curenți mai mari pot fi obținute prin supradimensionarea variatorului de frecvență. Acest rating este foarte important la dimensionarea variatorului de frecvență pentru curenții necesari motorului pentru cuplul de rupere.
Tensiune de linie:Ca și în cazul oricărui controler de motor, trebuie specificată o tensiune de funcționare. Unitățile de frecvență variabilă sunt proiectate să funcționeze la o anumită tensiune nominală, cum ar fi 240VAC sau 480VAC, cu o variație admisă a tensiunii de plus sau minus 10%. Majoritatea demaroarelor de motor vor funcționa peste această variație de 10%, dar variatoarele de frecvență nu vor intra și vor intra într-o declanșare de protecție. O citire înregistrată a tensiunii a abaterilor de putere de linie este foarte recomandată pentru fiecare aplicație.
Tipuri de unități de frecvență variabilă VFD
VFD de control în volți/herți (V/Hz).
În primul rând, avem VFD-urile de control Volți/Herți (V/Hz). Aceste VFD controlează frecvența puterii furnizate motorului. Sunt simple, dar extrem de eficiente, găsindu-și utilizarea în cele mai comune aplicații.
VFD-uri cu control vectorial fără senzori
Urmează VFD-urile de control vectorial fără senzori. Acestea sunt mai avansate decât unitățile V/Hz. Ele pot menține cuplul constant fără utilizarea unui senzor de feedback, făcându-le potrivite pentru aplicații care necesită puțin mai multă precizie.
VFD pentru controlul vectorului de flux
În cele din urmă, avem VFD-uri de control al vectorului de flux. Acestea sunt crema de recoltă atunci când vine vorba de controlul de precizie. Ele oferă un control precis și rapid al vitezei și cuplului motorului, ideale pentru aplicații complexe și solicitante.
Aplicarea variatorului de frecvență VFD
Sisteme de filtrare pentru piscine
VFD-urile pot fi utilizate în sistemele de filtrare a piscinelor interioare pentru a crește curățenia. VFD-urile utilizate în sistemele de filtrare a piscinelor interioare pot ajuta la scăderea consumului de energie electrică variind cu ușurință volumul de apă, după cum este necesar. 40% din puterea folosită de piscine este necesară pentru filtrarea apei. O pompă care utilizează un VFD poate ajuta la reciclarea apei atragând-o în sistemul de filtrare.
Pompe de presiune
Clădirile comerciale sau mari, cum ar fi hotelurile, necesită suficientă presiune mare a apei pentru a ajunge la toate unitățile, inclusiv băile și dușurile, folosind o pompă de întărire a presiunii. VFD-urile pot fi o alternativă mai bună la supapele de control al presiunii, deoarece au economii mai bune de energie și elimină costurile de întreținere.
sisteme HVAC
VFD-urile au fost folosite în sistemele HVAC de zeci de ani. În mod tradițional, acestea au fost folosite pentru modularea capacității, dar în ultimii ani au fost folosite și pentru echilibrarea ventilatoarelor și pompelor, monitorizarea echipamentelor și reducerea consumului de energie al echipamentelor la condiții de sarcină de vârf. VFD-urile pot ajuta la reducerea uzurii componentelor sistemelor HVAC, deoarece necesită mai puțină energie pentru a porni un motor, reducând astfel stresul componentelor.
Fabricarea
În industria de producție, VFD-urile sunt utilizate în benzi transportoare, extrudere și diverse utilaje pentru a oferi un control precis asupra vitezei și cuplului. Acest lucru îmbunătățește calitatea producției, reduce uzura pieselor mecanice și crește eficiența energetică.
Tratarea apei si a apelor uzate
VFD-urile sunt cruciale în controlul vitezei pompelor din stațiile de tratare a apei și a apelor uzate. Acestea ajută la reglarea debitului și a presiunii apei, la optimizarea consumului de energie și la reducerea stresului mecanic asupra pompelor în timpul pornirii și funcționării.
Agricultură
În aplicațiile agricole, VFD-urile sunt utilizate în sistemele de irigare, uscătoarele de cereale și sistemele de ventilație din hambare și sere. Prin controlul vitezei motorului, VFD-urile optimizează fluxul de apă și aer, reduc consumul de energie și îmbunătățesc durata de viață a echipamentelor.
Componentele variatorului de frecvență VFD
Convertor
Convertorul sau redresorul de intrare AC ajută la transformarea tensiunii AC într-o tensiune DC. Convertorul este alcătuit din mai multe diode care sunt conectate paralel între ele și nu permit curentului să circule decât într-o singură direcție. Electricitatea care curge prin convertor este ciclată până când este transformată într-o tensiune DC brută.
Legătură DC
DC Link este o secțiune de filtrare formată din inductori și condensatori de filtru. Scopul DC Link este de a netezi tensiunea de curent continuu ondulată obținută din circuitul redresor în pasul anterior. Ieșirea filtrată este apoi alimentată la intrarea invertorului.
Invertor
Scopul invertorului este de a converti ieșirea legăturii DC, care este tensiunea DC filtrată, înapoi în AC. Invertorul este utilizat pentru a controla tensiunea variabilă, ieșirea cu frecvență variabilă către motor. Invertorul este compus din comutatoare IGBT care sunt conectate în perechi pentru a controla fluxul electric. Acesta este de obicei conectat la un controler logic care permite unui operator să interfațeze și să ajusteze tensiunea motorului. Prin controlul traseului fluxului electric cu modularea lățimii impulsului, tensiunea AC poate fi produsă de la sursa DC.
Interfață cu utilizatorul
Pentru a obține o utilizare optimă a energiei sau a economisi energie, este necesară o interfață cu utilizatorul pentru a configura VFD. O interfață cu utilizatorul este un panou de control care este conectat la VFD, permițând introducerea manuală a utilizatorului. Acestea variază de la o tastatură la ecrane tactile LCD. Sistemele mai noi oferă panouri de control fără fir Bluetooth.
Logica de control
Setarea definită de utilizator este apoi interpretată de logica de control. Este software-ul necesar pentru ca VFD-ul să comunice cu interfața cu utilizatorul și cu dispozitivul de feedback de pe motor. Software-ul se bazează de obicei pe o diagramă de stare, care urmează un set de secvențe înainte de a finaliza o sarcină de la început până la oprire. Acest lucru permite VFD-ului să fie complet automatizat.
Factori de luat în considerare atunci când alegeți unitatea de frecvență variabilă VFD
Prima decizie de luat atunci când alegeți un VFD este să vă asigurați că unitatea poate face față cerințelor curente ale motoarelor. Verificați plăcuța de identificare a motorului pentru cerința de curent de încărcare completă, apoi găsiți o unitate care este evaluată pentru cel puțin atât de mult curent. Dacă alimentați unitatea cu alimentare monofazată, asigurați-vă că utilizați valorile nominale ale unității pentru monofazată. Unitățile de frecvență variabilă sunt reduse semnificativ pentru funcționarea monofazată.
Mărimea VFD-ului trebuie aleasă pe baza curentului maxim al motorului la cererea de vârf și nu pe baza puterii motorului. Pornirea constantă, oprirea și sarcinile dinamice afectează electronica din interiorul VFD-ului mult mai mult decât efectul pe care îl au asupra magistralei de alimentare locale și a unui demaror de motor cu tensiune maximă. Prin urmare, ar trebui utilizat curentul de cerere de vârf.
Alegeți între cuplu variabil (VT) și cuplu constant (CT) și valori nominale separate pentru fiecare. Utilizați valori nominale VT pentru ventilatoare și pompe sau consultați valori nominale CT pentru transportoare și controlul general al mașinii. Este important să cunoașteți tipul de aplicație deoarece specificațiile unității sunt organizate în consecință. Dacă nu ești sigur pe care să folosești, este recomandat să mergi cu CT.
Altitudinea la care utilizați VFD are, de asemenea, un efect asupra răcirii. Pe măsură ce altitudinea crește, aerul devine mai puțin dens. Această scădere a densității aerului scade proprietățile de răcire ale aerului. Majoritatea VFD-urilor sunt proiectate să funcționeze la o capacitate de 100% la altitudini de până la 1000 m. Dacă vă aflați la o altitudine mai mare, unitatea trebuie să fie supradimensionată pentru a compensa scăderea răcirii.
Vrei cea mai joasă frecvență purtătoare pe care o poate suporta motorul tău. De cele mai multe ori, frecvența purtătoare implicită va funcționa bine, dar dacă trebuie să reduceți zgomotul audibil, disiparea căldurii sau consumul de energie, atunci asigurați-vă că puteți modifica frecvența purtătoare a unității.
Determinarea dimensiunii corecte a VFD implică mai multe metode de calcul pentru a se asigura că VFD-ul poate face față cerințelor motorului. Formula de bază utilizată este: Dimensiunea VFD (kW)=Puterea motorului (kW) x factor de serviciu. Factorul de serviciu variază de obicei între 1,1 și 1,5, ținând cont de creșterile neașteptate ale sarcinii și asigurând fiabilitatea. De exemplu, dacă aveți un motor evaluat la 10 kW și alegeți un factor de serviciu de 1,2, dimensiunea necesară VFD ar fi de cel puțin 12 kW. Acest lucru asigură că VFD poate face față vârfurilor ocazionale de sarcină fără a se supraîncălzi sau a se defecta.
În plus, este crucial să se verifice dacă curentul nominal al VFD se potrivește cu amperii la sarcină maximă (FLA) ai motorului. Aceasta implică verificarea plăcuței de identificare a motorului pentru FLA și asigurarea că VFD-ul poate furniza acest curent în toate condițiile de funcționare. Calculele mai avansate ar putea lua în considerare factori precum distorsiunea armonică, care poate afecta atât sursa de alimentare, cât și motorul. Armonicele sunt deosebit de semnificative în instalațiile mari sau sensibile, unde pot duce la probleme de calitate a energiei și deteriorarea echipamentelor.
Utilizarea instrumentelor specifice producătorului sau a calculatoarelor online poate simplifica acest proces de dimensionare. Aceste instrumente iau în considerare parametrii de intrare detaliați, cum ar fi puterea motorului, tipul de sarcină și condițiile de mediu, oferind recomandări personalizate. Această abordare ajută la asigurarea faptului că VFD-ul selectat este potrivit pentru aplicația specifică, sporind eficiența și fiabilitatea.
Cum se întreține unitatea de frecvență variabilă VFD
Curățare regulată
Zonele industriale și comerciale au o mulțime de praf și resturi în aer care s-ar putea acumula peste un VFD și ar putea afecta negativ funcționarea acestuia. Pentru a evita acest lucru, indiferent de tipul de șasiu VFD, trebuie asigurată curățarea regulată pentru VFD. Radiatorul de căldură și ventilatoarele trebuie să fie întotdeauna curate. Curățarea periodică a VFD-urilor se poate face prin ștergere, curățare și pulverizare cu aer a acumularii din acestea.
Menținerea temperaturii
Un alt sfat esențial care trebuie urmat pentru întreținerea de top a VFD-urilor este menținerea temperaturii acestora, deoarece acestea sunt utilizate în cea mai mare parte în zone compacte, unde vârfurile de căldură sunt un lucru obișnuit. Cu toate acestea, pentru a le menține temperatura optimă, trebuie asigurată o circulație adecvată a aerului. De asemenea, trebuie instalate sisteme de control al temperaturii.
Inspecții vizuale regulate
O altă abordare proactivă pentru întreținerea VFD-urilor este inspecțiile vizuale regulate. Personalul de întreținere cu cunoștințe de bază despre aceste controlere trebuie să le inspecteze vizual săptămânal pentru a identifica orice defecțiuni vizibile. Unele dintre inspecțiile cheie care trebuie îngrijite includ funcționarea sistemelor de răcire a zonei, cablurile de fibră optică, conexiunile și circuitele de urgență.
Preveniți pătrunderea umezelii
Apa și electricitatea nu sunt o combinație potrivită în nicio situație industrială și nu este diferită cu variatoarele de frecvență. VFD-urile nu trebuie să intre în contact cu umiditatea, deoarece aceasta va cauza inevitabil diverse probleme, cum ar fi defecțiuni ale echipamentelor, comportamente neregulate și coroziune. Prin urmare, VFD-urile trebuie păstrate uscate.
Conexiuni intacte
Următorul pe lista de sfaturi de întreținere VFD este că trebuie să asigurați conexiuni strânse. Conexiunile electrice s-ar fi putut slăbi din cauza vibrațiilor constante. Conexiunile slăbite vor duce la operațiuni neuniforme ale controlerului.
Fabrica noastră
Zhejiang Hertz Electric Co., Ltd., bazată pe tehnologia electronică de putere, tehnologia de acționare și control a motoarelor și bazându-ne pe echipamente de producție avansate și pe un proces riguros de testare, oferim clienților convertoare de frecvență de joasă și medie tensiune, demaroare soft și servocontrol. sisteme și soluții industriale conexe.
